Lenovo ZUK Z2のBootloaderのUnlock
Lenovo ZUK Z2は、中国のLenovo傘下ZUKのスマートフォンです。
5インチ フルHD液晶、Snapdragon 820、4GB RAM、3,500mAhバッテリーを搭載し、4G+3GのDSDSにも対応したハイスペックな端末ですが、実売約2万円という低価格で販売されています。
ZUK Z2について詳しくは以下の記事を参照して下さい。
5インチ フルHD液晶、Snapdragon 820、4GB RAM、3,500mAhバッテリーを搭載し、4G+3GのDSDSにも対応したハイスペックな端末ですが、実売約2万円という低価格で販売されています。
ZUK Z2について詳しくは以下の記事を参照して下さい。
root化やカスタムROMを導入するためには、BootloaderをUnlockする必要がありますが、ZUK Z2のBootloaderのUnlock方法はNexus端末と大きく異なります。
Nexus端末では、開発者向けオプションからBootloaderのUnlockを許可した後、Bootloaderを起動し、PCからコマンドを入力して実行することでUnlockできました。
一方、ZUK Z2はそのままUnlockできるわけではなく、事前にメーカー公式ページから申請を行う必要があります。
申請を行うと、Unlock用イメージファイルをダウンロードすることができます。そのイメージファイルをBootloaderから書き込むことによってUnlockします。
ZUK Z2のBootloaderをUnlockすると、端末が初期化され、すべてのデータが消去されます。Unlockする前に必ずバックアップを取ってください。
なお、Unlockするとこのようなメッセージが表示されて標準ROMのOTA更新が不可能になります。
再びOTA更新できるようにするには、BootloaderをLockし、Factory Imageを書き込む必要があります。
詳しくは、後述する「BootloaderをLockするには」を参照して下さい。
Nexus端末では、開発者向けオプションからBootloaderのUnlockを許可した後、Bootloaderを起動し、PCからコマンドを入力して実行することでUnlockできました。
一方、ZUK Z2はそのままUnlockできるわけではなく、事前にメーカー公式ページから申請を行う必要があります。
申請を行うと、Unlock用イメージファイルをダウンロードすることができます。そのイメージファイルをBootloaderから書き込むことによってUnlockします。
Unlockする上での注意
ZUK Z2のBootloaderをUnlockすると、メーカー・販売店の保証が無効になります。Unlockは自己責任でお願いします。ZUK Z2のBootloaderをUnlockすると、端末が初期化され、すべてのデータが消去されます。Unlockする前に必ずバックアップを取ってください。
なお、Unlockするとこのようなメッセージが表示されて標準ROMのOTA更新が不可能になります。
再びOTA更新できるようにするには、BootloaderをLockし、Factory Imageを書き込む必要があります。
詳しくは、後述する「BootloaderをLockするには」を参照して下さい。
 |
| UnlockするとOTA更新が不可能に |
事前準備
ZUK Z2のBootloaderをUnlockするには、いくつかの事前準備が必要です。
adbコマンド（fastboot）を使えるようにしておく
ZUK Z2のBootloaderのUnlockには、PCでadbコマンド（fastboot）を使えるようにしておく必要があります。
adbコマンド使えるようにする方法について、詳しくはこちらの記事を参照して下さい。
adbコマンドを利用するには、上記作業に加えて、端末のUSBデバッグをONにする必要があります。
ZUK Z2公式ROMにおいて、USBデバッグをONにする方法はこちらの記事を参照して下さい。
BootloaderのUnlock用イメージファイルのダウンロード
Unlockに必要なイメージファイルをダウンロードします。
端末のシリアルナンバーの確認
BootloaderのUnlock申請には端末のシリアルナンバーが必要です。申請前に確認して、メモしておきます。
- 端末を起動し、「設定（Settings）」アプリの一番下の「About」を開き、上の「Status」を開く
- 「Serial number」が表示されているので、メモなどをして番号を控える
ZUKアカウントに登録
申請のために、まずはZUKアカウントに登録する必要があります。
- アカウント登録ページを開く
- 右の「Register via email address」をクリックする
- メールアドレスによる登録ページが開くので、必要事項を全て記入し、「Register」をクリックする
※上から、「メールアドレス」「パスワード」「パスワードの確認」「認証コード（右の5桁の数字）」です
※「メールアドレス」は必ずメールを受信できるものにして下さい！Unlock用イメージファイルを受け取れません！
- 登録が完了すると、アカウント情報画面が表示される
- 登録したメールアドレスにメールアドレス確認メールが届いているので、リンクをクリックしてアカウント登録を完了する
- 完了画面が表示され、アカウントが正式に登録されたことを確認する
これでアカウントの登録が完了しました。
BootloaderのUnlockを申請
続いて、登録したアカウントと確認したシリアルナンバーを使って、BootloaderのUnlock申請を行います。
- BootloaderのUnlock申請ページ（ZUK开发者平台-解锁bootloader）を開く
- 右上の「登录」（登録）をクリックする
- 中央にログイン画面が表示されるので、登録した「メールアドレス」と「パスワード」を入力して、下の「登录」をクリックする
- 右上にユーザー名が表示され、ログインできたことを確認する
- ページ下部左下の「继续」（継続）をクリックする
- 「型番」「シリアルナンバー」「Unlock用イメージファイルを受け取るメールアドレス」を入力する
※シリアルナンバーは8桁です！7桁以下の場合は末尾に0を追加して8桁にして下さい！
- 2つの同意事項にチェックを付け、「提交」（提出）をクリックする
- 「Unlock用イメージファイルが入力したメールアドレスに送信されたので、メッセージを確認せよ」と表示されるので、「確定」をクリックして閉じる
- 入力したメールアドレスにUnlock用イメージファイル（unlock_bootloader.img）が添付されたメールが届くので、イメージファイルをPCにダウンロードする
※イメージファイルは再度Unlockする場合に必要なので、大切に保管して下さい！
これでUnlock用イメージファイルが手に入りました。
なお、メール本文に記載されている通り、やっぱりUnlockしたくないという場合はメールを無視して放置しておけば良いようです。
BootloaderのUnlock
ダウンロードしたUnlock用イメージファイルを使って、BootloaderをUnlockします。
今回はインド版Factory Imageを導入したZUK Z2を例に紹介します。中国版やいわゆる"ショップROM"では手順やコマンドが異なる可能性があるので注意して下さい。
インド版Factory Imageを導入する手順はこちらの記事を参照して下さい。BootloaderのUnlock不要で導入できます。
今回はインド版Factory Imageを導入したZUK Z2を例に紹介します。中国版やいわゆる"ショップROM"では手順やコマンドが異なる可能性があるので注意して下さい。
インド版Factory Imageを導入する手順はこちらの記事を参照して下さい。BootloaderのUnlock不要で導入できます。
Bootloaderの起動
まずはBootloaderを起動します。
- PCと端末をUSB接続する
- PCでコマンドプロンプトを開く
- 「adb reboot bootloader」と入力し、「Enter」キーを押して実行する
- 補足手順：adbの許可を求められた場合、「Always allow from this computer」をタップしてチェックし、「OK」をタップして許可する。その後、もう一度手順3を実行する。
- 端末が自動的に再起動する
- 画像のような画面が表示され、Bootloaderが起動したことを確認する

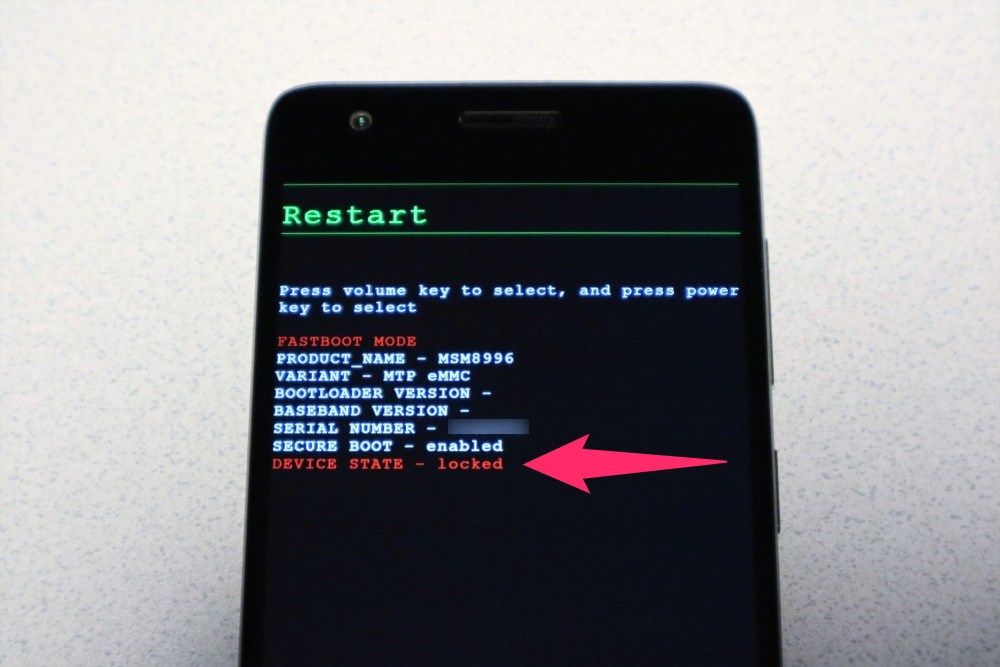

※まだUnlockしていないため、一番下の「DEVICE STATE」が「locked」になっています
「DEVICE STATE」が「locked」になっている
これでBootloaderが起動できました。
Unlock後のBootloaderの起動方法
Unlock後はBootloaderをボタンの組み合わせで起動することができます。
- 端末の電源を完全にOFFにする
- 「電源」ボタンを押して電源をONにする
- BootloaderがUnlockされているという警告画面が表示されるので、「音量+」か「音量-」を素早く連打する
- 「Options Menu」画面が表示されるので、「音量+」か「音量-」を押して「Fastboot」を選択する
※選択されると緑色で表示されます - 「電源」ボタンを押して決定する
- Bootloaderが起動する
fastboot用ドライバのインストール
Bootloaderが起動したら、PCからコマンドを実行できるようにドライバをインストールする必要があります。
こちらの記事の「Bootloader起動時のドライバ（Android Bootloader Interface）のインストール方法」を参考にして、ドライバをインストールして下さい。
BootloaderをUnlock
ドライバをインストールしてfastbootコマンドを実行できるようになったら、BootloaderのUnlockを行います。
Unlock用イメージファイルの書き込み
ダウンロードしたUnlock用イメージファイルを書き込み、Unlock出来るようにします。
- PCでコマンドプロンプトを開く
- 「fastboot flash unlock」と入力し、最後に「半角スペース」を入力する
※「fastboot flash unlock 」となるはずです
- ダウンロードしたUnlock用イメージファイルを、コマンドプロンプトの画面上にドラッグアンドドロップする
- 「fastboot flash unlock （パス名）unlock_bootloader.img」となっていることを確認し、「Enter」キーを押して実行する
- 「finished」と表示され、Unlock用イメージファイルが書き込めたことを確認する
Unlockコマンドの実行
続いて、Unlockコマンドを実行します。
- PCでコマンドプロンプトを開く
- 「fastboot oem unlock」と入力し、「Enter」キーを押して実行する
- コマンドプロンプトに「finished」と表示されたことを確認する
- 端末にBootloaderのUnlock確認画面が表示される
- 「音量+」か「音量-」を数回押して「Yes」を選択し、「電源」ボタンを押す
※選択すると緑色で表示されます
- BootloaderがUnlockされ、端末が自動的に再起動する
※途中、何回か別の画面が表示されますが、何も操作せず再起動が完了するまでそのままにして下さい - 端末の再起動が完了し、初期設定画面が表示される
これでBootloaderがUnlockできました。
なお、この状態でBootloaderを起動すると、一番下の「DEVICE STATE」が「unlocked」となっており、きちんとUnlockできていることを確認できます。
 |
| 「DEVICE STATE」が「unlocked」になっている |
BootloaderをLockするには
「Unlockコマンドの実行」の手順2において、「fastboot oem lock」と入力することでBootloaderがLockされます。Unlockする場合は、再度「BootloaderをUnlock」の手順を行って下さい。
※このコマンドを実行すると端末が初期化され、すべてのデータが消去されます。Lockする前に必ずバックアップを取ってください。
※このコマンドを実行すると端末が初期化され、すべてのデータが消去されます。Lockする前に必ずバックアップを取ってください。
OTA更新できるようにするには
ZUK Z2は一度でもBootloaderをUnlockすると、以後、標準ROMのOTA更新が不可能になります。（インド版ROMにて確認、中国版は未検証）
どうやらOTA更新をするには「fastboot oem device-info」の内容が全て「false」でないとダメなようです。
 |
| このような状態でないとOTA更新ができない |
前述の通り、コマンドプロンプトから「fastboot oem lock」を実行すれば再度Lockできますが、「Device relocked:」が「true」になってしまうためOTA更新不可のままです。
 |
| 「fastboot oem lock」を実行すると「Device relocked: true」に |
いろいろ試してみたのですが、「fastboot oem lock」を行った後に、
- 中国版Factory Imageを「clean all」で書き込む
※この時点で「fastboot oem device-info」が全て「false」になります - 端末を起動する
- インド版Factory Imageを「clean all」で書き込む
ということで、上記の手順でLockした後、こちらの記事を参考にFactory Imageの書き込みを行って下さい。
※「OTA更新できるようにするには」に同様の手順を記載しています。
FAILEDと表示されてUnlockできない場合
FAILDと表示されてUnlockできない場合、Unlock申請時に入力したシリアルナンバーが間違っている可能性があります。もう一度確認し、再度申請してやり直して下さい。
 |
| 間違ったシリアルナンバーで申請するとFAILEDとなりUnlockできない |
余談：fastbootコマンドに「-i 0x2b4c」は不要だった
多くのサイトで、ZUK Z2のfastbootコマンドには「-i 0x2b4c」というオプションが必要であると書かれています。
例えば、「fastboot -i 0x2b4c flash unlock unlock_bootloader.img」のような形です。
（ちなみに「-i 0x2b4c」は"id OEM"と呼ばれるものだそうです）
しかし、ZUK公式手順（ZUK开发者平台-解锁bootloader）にこのオプションは書かれておらず、今回紹介したように実際には不要でした。
Nexus端末でもこのオプションは不要なので、エラーなくfastbootコマンドが実行できている場合は使わないほうが無難でしょう。
