【Android Wear】Android SDKを使ったエミュレータでPCでAndroid Wearを試す

Android SDKを使ったエミュレータでPCでAndroid Wearを試す方法です。

Android SDKからAndroid Wearのエミュレータを起動し、Android端末と接続して実際に使用する手順を紹介します。
また、実際の動作状況もいくつか紹介しています。

2014/7/12…「全体の流れ」を追記
2014/7/9…「Android Wearエミュレータの動作」に「対応アプリの情報を表示」を追記

Android Wearとは

　Android Wearとは、Googleが開発している腕時計型ウェアラブル端末向けのOSです。Android Wearの名の通り、Androidがベースになっています。

　このAndroid Wearは、腕時計型端末での使用に特化されているため、普通のAndroidとは大きく異なります。

　また、Android Wear搭載端末は2014/7/4から日本でも発売されています。

Android Wearのエミュレータ

　Android Wear端末を持っていくなくても、エミュレータ（Emulator）を使用して試すことが出来ます。エミュレータは実機とほぼ同じ動作をするので、Android Wearの購入前に一度試してみてはいかがでしょうか。

　今回は、Android Wearをエミュレータで起動し、Android端末（要Android 4.3以降）と接続してみます。

　例として、Android端末はCyanogenMod11（Android 4.4）を導入したLG G2（L-01F）を使用しています。

全体の流れ

　以下の流れに沿って作業を行います。

準備
エミュレータの作成（必要なファイルのダウンロードと設定）
Android端末と接続

なお、接続するAndroid端末はAndroid 4.3以降である必要があります。

準備

　準備として、予めAndroid SDKのインストールとAndroid端末との間でADBコマンドが使えるようになっている必要があります。

　以下の3つを行い、Android SDKをインストールし、ADBコマンドを使えるようにして下さい。

エミュレータの作成

　エミュレータを起動する準備をし、エミュレータの作成を行います。

Android Wearのエミュレータに必要なファイルのダウンロード

Android SDK Managerを起動する。
　インストーラを使用してインストールした場合、「スタートメニュー」→「Android SDK Tools」→「SDK Manager」から起動できます。
「準備」の1でインストールしたAndroid SDKの更新を行います。
　「Tools」内の「Android SDK Tools」と「Android SDK Platform-tools」の両方が最新である場合は、手順3～10を実行する必要はありません。
※上記2項目のStatus欄が「Installed」になっていない場合に手順3～10を実行して下さい
「Tools」内の「Android SDK Tools」と「Android SDK Platform-tools」にチェックを付ける
他の項目全て（例：Android SDK Build-toolsなど）のチェックを外し、「Android SDK Tools」と「Android SDK Platform-tools」のみにチェックを付いている状態にする。
右下の「Install ○ packages...」をクリックする。
下の画像のような画面が表示されるので、「Accept License」の左側のラジオボタンをクリックしチェックを付ける。
各項目の左側に緑色のチェックが表示されていることを確認し、「Install」をクリックし、完了までしばらく待つ。
下の画像のような画面が表示されるので、「OK」をクリックする。
「Done loading packages.」と表示されていることを確認し、「Close」をクリックする。
一旦、Android SDK Managerを終了し、再度起動する。
「Android 4.4W (API 20)」内の「SDK Platform」と「Android Wear ARM EABI v7a System Image」にチェックを付ける。
下にスクロールし、「Extras」内の「Google USB Driver」にチェックを付ける。
※この手順は、上記項目のStatus欄がInstalledでない場合にのみ実行して下さい。
右下の「Install ○ packages...」をクリックする。
「Accept License」の左側のラジオボタンをクリックしチェックを付ける。
各項目の左側に緑色のチェックが表示されていることを確認し、「Install」をクリックし、完了までしばらく待つ。
「Done loading packages.」と表示されていることを確認し、「Android 4.4W (API 20)」内の「SDK Platform」と「Android Wear ARM EABI v7a System Image」のStatus欄が「Installed」になっていることを確認する。

　以上が、必要なファイルのダウンロードになります。

エミュレータの設定

Android Virtual Device Managerを起動する。
　インストーラを使用してインストールした場合、「スタートメニュー」→「Android SDK Tools」→「AVD Manager」から起動できます。
右上の「Create...」をクリックし、エミュレータ作成画面を出す。
「AVD Name」欄にエミュレータの適当な名前を入力する。（スペースは入力できません）
※ここでは例として「AndroidWear」としました。
「Device」欄をクリックし、「Android Wear Square (280 x 280: hdpi)」（または「Android Wear Round (320 x 320: hdpi)」）をクリックする。
※角型画面か円型画面かを選択します。
いくつかの項目が自動で設定されたのを確認する。
「Skin」欄をクリックし、「AndroidWearSquare」（または「AndroidWearRound」をクリックする。
「Emulation Options」欄の「Use Host GPU」のチェックを付ける。

※この手順を行うと、円型画面を選択した時に正しく表示されなくなります。円型画面で正しい表示をしたい場合、チェックを外しておいてください。（但し、動作が重くなり、Simple以外のテーマの表示が正常に出来なくなる）
「OK」をクリックする。
下の画像のような画面が表示されるので、「OK」をクリックする。

　以上が、エミュレータの設定になります。

Android端末と接続

　Android端末と接続します。

　接続の前に、予め「Android Wear」アプリをAndroid端末にインストールしておきます。

Android端末をPCとUSB接続する。

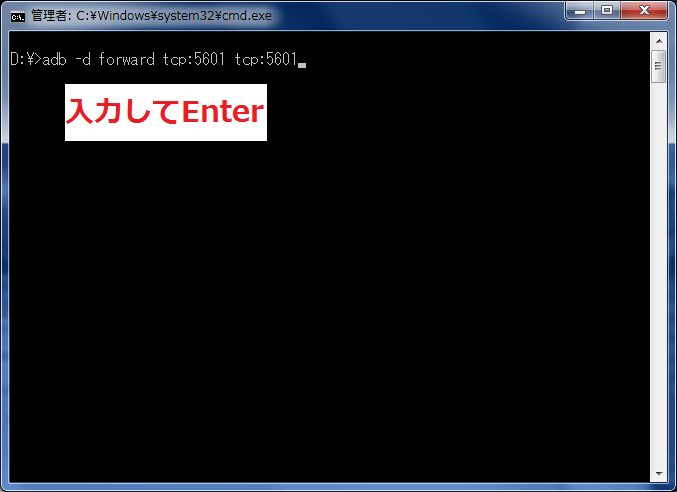

PCでコマンドプロンプトを起動し、「adb -d forward tcp:5601 tcp:5601」と入力し、「Enter」キーを押す。
Android Virtual Device Managerの画面で、作成したエミュレータ（今回は「AndroidWear」）をクリックして選択し、「Start...」をクリックする。
下の画像のような画面が表示されるので、「Launch」をクリックし、エミュレータを起動する。
下の画像のような画面が表示されるので、起動するまでしばらく待つ。
※時間がかかります。
下の画像のような画面が表示され、起動したことを確認する。
Android端末で「Android Wear」アプリを起動する。
「時計の通知をON」をタップする。
「通知へのアクセス」画面になるので、「Android Wear」をタップしてチェックを付ける。
下の画像のような画面が表示されるので、「OK」をタップする。
「Android Wear」にチェックが付いていることを確認して、バックボタンをタップして戻る。
Android Wearアプリに戻ったら、メニューボタンをタップしてメニューを開く。
「新しいウェアラブルとペア設定」をタップする。
画面下の「→」アイコンをタップする。
下の画像の右のような画面が表示されるので、下にスクロールして「同意する」をタップする。

下にスクロールする

「同意する」をタップ
「端末を選択」画面になるので、右上の歯車アイコンをタップする。
「エミュレータをペア設定」をタップする。
画面上部に「接続済み」と表示されていることを確認する。
エミュレータ画面で、電池アイコンの左の雲アイコンが消えていることを確認する。

接続されていない状態

接続されている状態
